Двухпоточный измельчитель. Тип PSKM
Двухпоточные мельницы типа PSKM представляют собой мельницы с воздушным потоком, предназначенные для измельчения сухих или влажных, мягких и среднетвердых материалов. Эти мельницы эффективно используются для волокнистого измельчения целлюлозных материалов, древесины и однолетних растений. Они обеспечивают холодный помол при высокой производительности и гарантируют узкое распределение размеров частиц, что делает их идеальным решением для специфических требований к измельчению в различных отраслях.

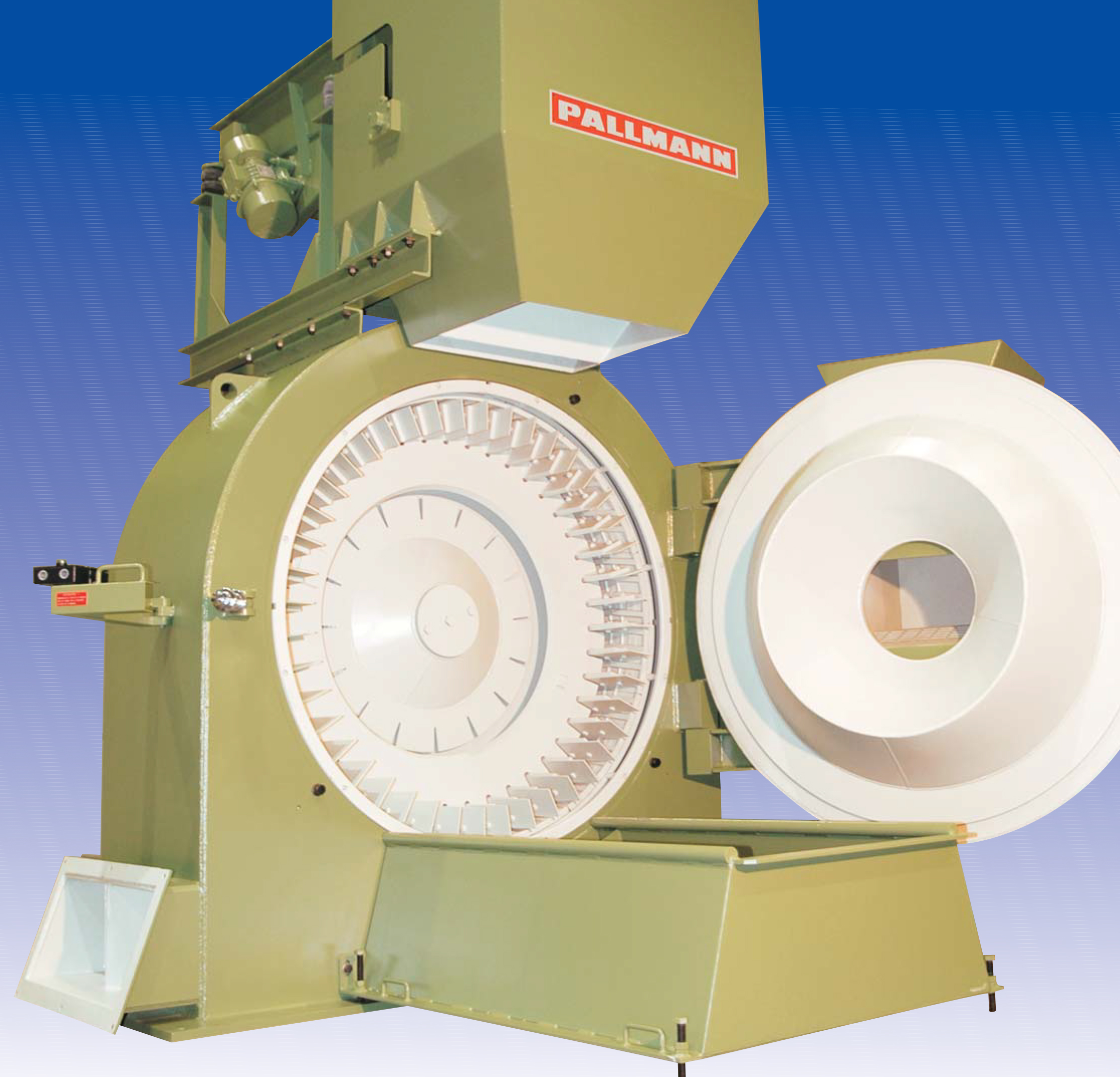

Данные мельницы предназначены для тяжелых условий круглосуточной эксплуатации. Прочные стальные корпуса с толстыми стенками, изготовленные на заказ, а также надежная подшипниковая и приводная система обеспечивают плавную работу и длительный срок службы оборудования. Система подшипников и приводов крепится к корпусу машины с помощью фланца и может быть легко заменена как компактный предварительно смонтированный блок. Ротор тщательно разгружен от напряжений и электродинамически сбалансирован, что позволяет избежать вибраций и обеспечивает плавную работу. Доступ к шлифовальной камере осуществляется через большую переднюю дверь, а стандартная блокировка двери гарантирует доступ в размольную камеру только при остановленном роторе.
Технические данные
|
Тип PSKM |
8-460 |
10-530 |
12-600 |
14-660 |
15-720 |
18-1200 |
|
Диаметр барабана, мм |
800 |
1000 |
1200 |
1400 |
1500 |
1800 |
|
Ширина сегментов, мм |
150 |
180 |
210 |
230 |
250 |
460 |
|
Ширина сетчатого кольца, мм |
2 x 140 |
2 х 160 |
2 х 180 |
2 х 200 |
2 х 220 |
2 х 370 |
|
Bec без мотора, кг |
1200 |
1800 |
2800 |
3800 |
4700 |
13300 |
|
Объем, м.куб. |
1,8 |
3,5 |
5,5 |
8,0 |
11,0 |
26,0 |
|
Рекомендуемый мотор, кВт |
90 - 100 |
132 - 200 |
200 - 315 |
240 - 400 |
315 - 500 |
630 - 1000 |
|
Вырабатываемый воздух, м.куб/час |
6000 |
7800 |
9000 |
12000 |
15000 |
30000 |
Принцип работы

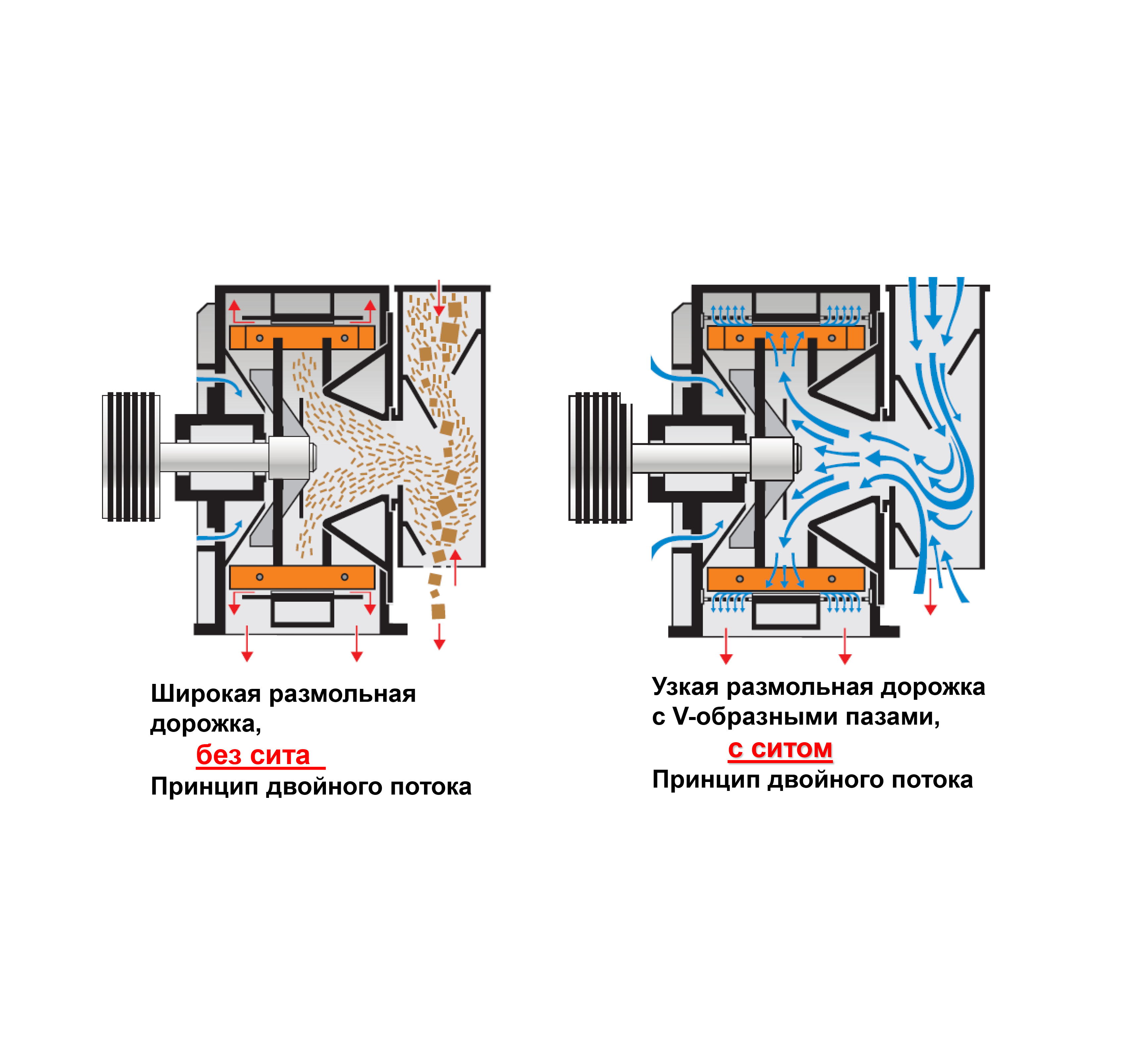

В двухпоточной мельнице измельчение исходного материала осуществляется по новому, передовому принципу. Эффект вентилятора, создаваемый многофункциональной крыльчаткой, втягивает исходный материал по центру в размольную камеру, которая оборудована специальным загрузочным желобом, функционирующим как гравитационный сепаратор для тяжелых материалов. Уникально разработанный конус равномерно распределяет материал по периметру и ширине размольной дорожки. Вращающаяся на высокой скорости крыльчатка создает высокую турбулентность воздуха между износостойкими пластинами и зубчатым профилем размольной дорожки, что способствует эффективному процессу измельчения.
Двойной поток направляет исходный материал через интенсивную турбулентность в осевом или поперечном направлении, в зависимости от профиля размольной дорожки. В процессе измельчения материал обрабатывается в высокоскоростном воздушном потоке, где он многократно ударяется об износостойкие пластины крыльчатки и профиль размольной дорожки. Поперечное просеивание достигается с помощью воздушной направляющей и каналов размольной дорожки. Выгрузка готового продукта происходит только тогда, когда сила тяги воздуха превышает кинетическую энергию отскока, действующую на частицы. В области этого потока процент механического трения крайне мал, что способствует увеличению срока службы износостойких пластин крыльчатки и измельчающих элементов.
